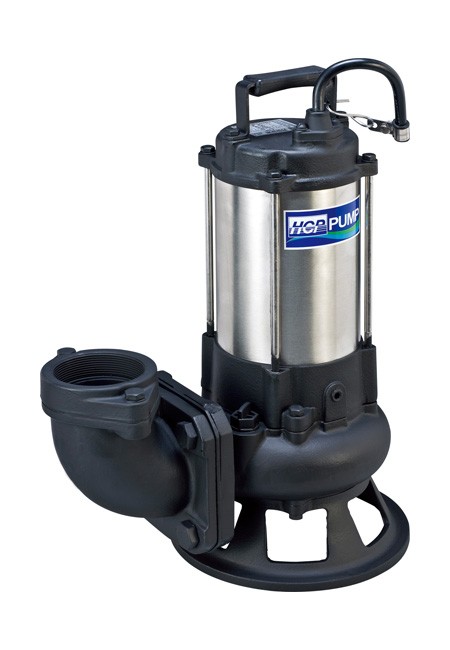

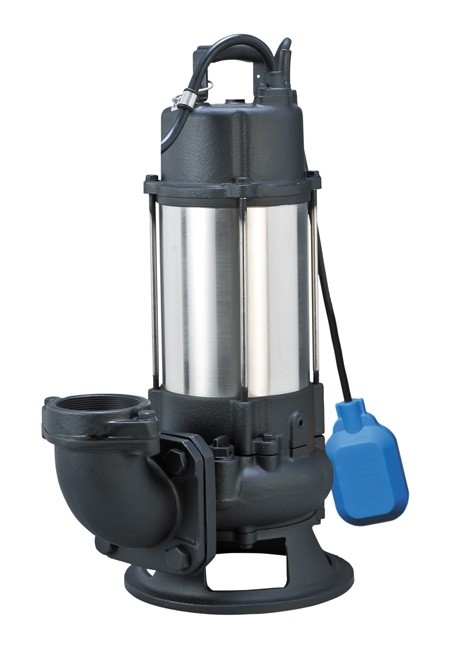

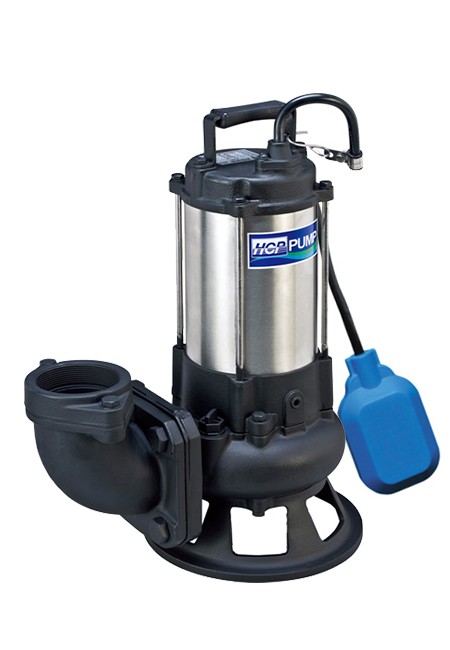

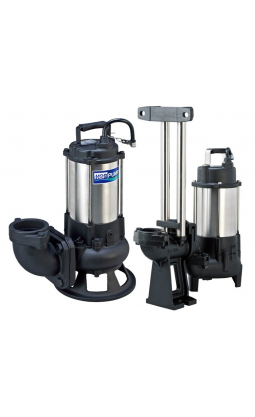

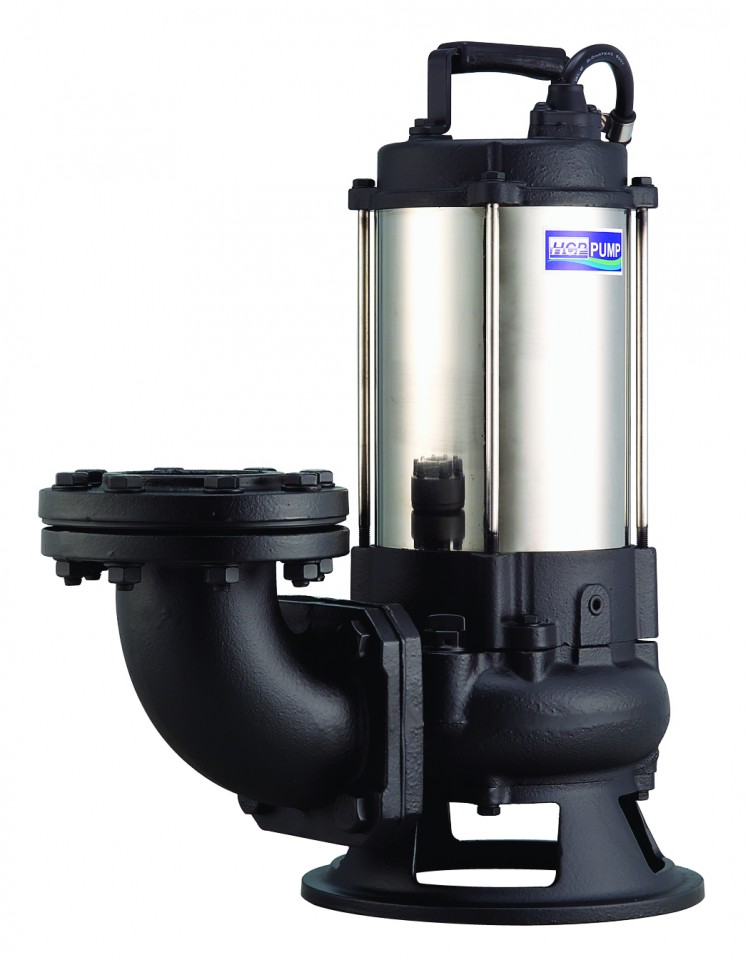

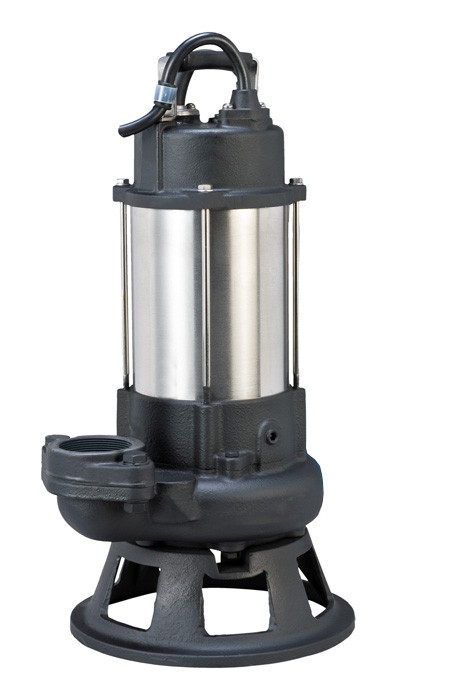

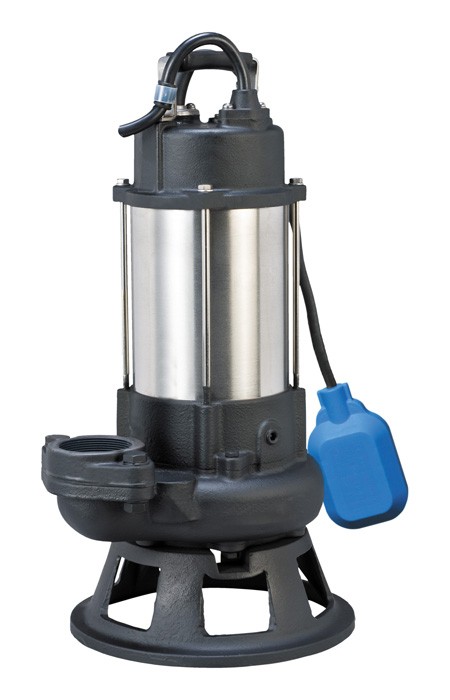

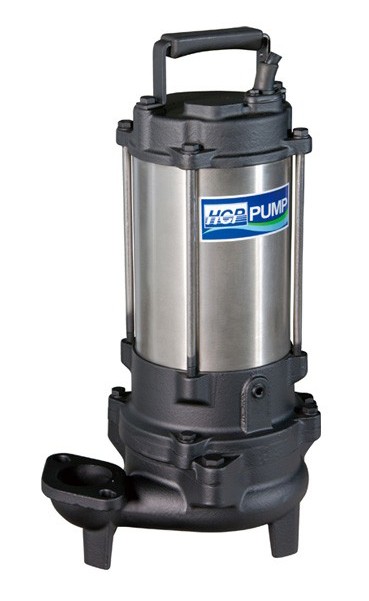

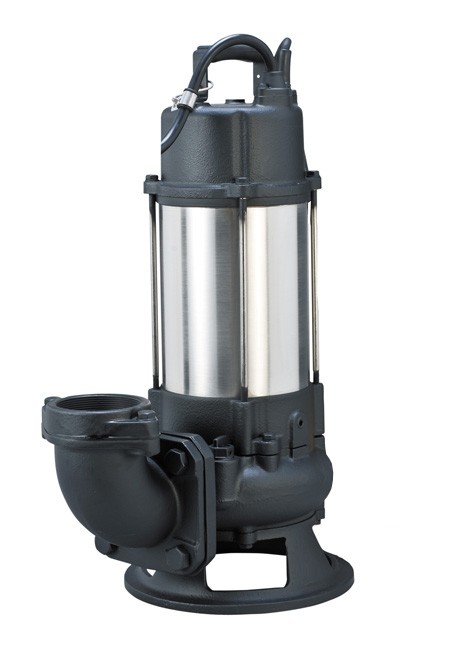

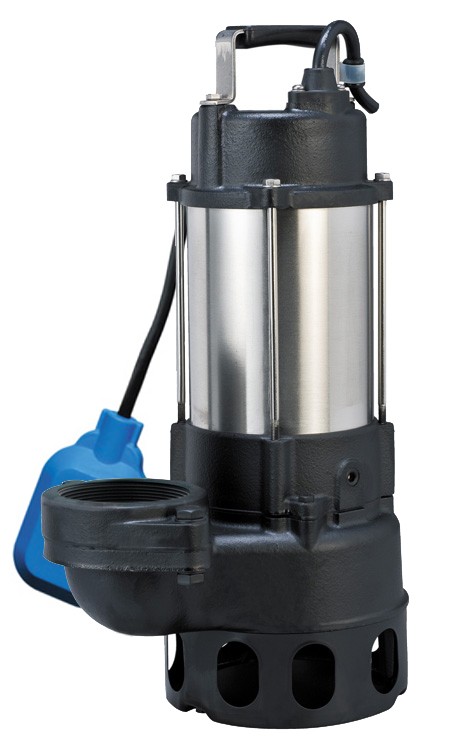

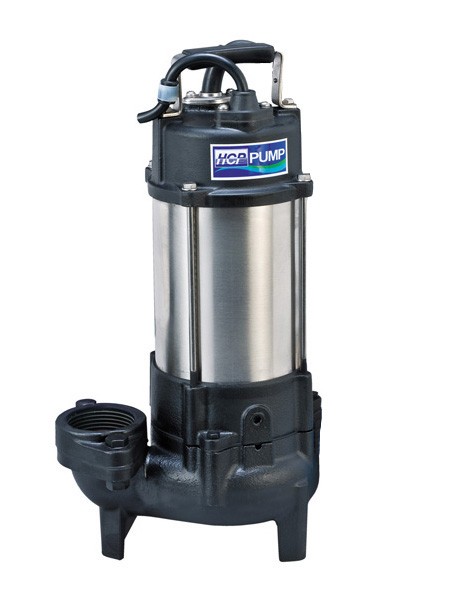

BF - Kalová ponorná čerpadla - lehká řada

Popis a Konstrukce

Lehká a kompaktní ponorná kalová čerpadla.
Hydraulická část čerpadla včetně ucpávkové komory a horního krytu je vyrobena ze šedé litiny, plášť motoru je z nerez oceli ČSN 17 240. Kalová čerpadla jsou vybavena dvojitými mechanickými ucpávkami mazanými stálou olejovou náplní. Od velikosti 05 je materiál ucpávek SiC/SiC. Jako doplňková ochrana mechanické ucpávky proti nečistotám slouží přídavné gufero.

Elektromotor v suchém provedení je vybaven doplňkovou tepelnou ochranou.
Kalová čerpadla velikostí 01 až 31 na 230V a velikostí 05 až 33 na 400V je možno dodat včetně integrovaného plovákového spínače – označení písmenem "F".
Oběžná kola:

P – jednolopatkové polootevřené oběžné kolo s wolframovým plátkem (umožní zkrátit vláknité materiály)
U – vírové oběžné kolo s dobrou odolností proti ucpávání

+ Více informací

Dodatek návodu - doplňkový WD

Kabelové vývodky

Čerpadla AL a BF-01

Prospekt řada BF

Provozně montážní předpis

Generální katalog čerpadel HCP 2016

Prospekt BF-04UN(F)

Rozdíl T-50E a T2-50

Kalová čerpadla a jejich použití

Kalová čerpadla jsou vhodná na odčerpávání odpadních vod z budov, hotelů, průmyslových provozů apod.,
na systémy odpadních vod, akumulované kaly, septiky, surové kaly,
čerpání vod znečištěných kaly, drobnými kusovitými a vláknitými částicemi, kousky listí a dřeva.
Hustota čerpaných odpadních vod do 1150 kg/m³
Teplota čerpaných odpadních vod do 35°C

Provozovatel	Umístění	Typy	Poznámka
Agrokomplex, spol. s r.o Verneřice	ČOV Verneřice 180 EO	2x BF05AU
ALCAN Děčín Extrusions s.r.o.	Čerpací jímka	2x BF21AUF
AVE Ústí nad Labem s.r.o.	Kalové hospodářství	2x BF33P 400V
Bečva Villa Resort, Horní Bečva	Villa park - hotel	2x BF32U
Bukurešť – lokalita Gloria, Rumunsko	Zařízení na odvodnění kalu	1x BF05AUF
Českomoravské štěrkovny a.s.	Malá ČOV	3× BF-05U, 1× BF-32U
Českoskalické vodárny s.r.o. Česká Skalice	ČOV Česká Skalice	1x BF21AU
ČEZ a.s. Elektrárna Poříčí	Neutralizace odpadních vod, splaškové vody	SF, AF, BF
ČOV Bolatice	ČOV	4x BF05U, 1xBF01 1x 32GF21,5
ČOV Boršice u Blatnice	ČOV	2x BF05U, 1xBF01 3x 32GF21,5
ČOV Otaslavice	ČOV	4× BF-05U
ČOV Silica (Sk)	ČOV	2× AF-15AU, 4× BF-05U
ČOV Vlčková	ČOV	1x BF05U, 1x AL01F, 3x 32GF21,5 400V
Danisco Czech Republic, a.s. Smiřice	Užitková voda, ČOV	SP-1812, 1x BF21AF
ECOFLUID Group s.r.o.	Balené čistírny odpadních vod - Irsko	12× BF-05U, 3× BF-21U, 2× AF-08U
Ekoservis PL, Polsko	ČOV Slomniki	BF32U
Energetika Chropyně a.s.	Záchytné jímky	1x BF 21 AP
EVRAZ Vítkovice Steel Ostrava a.s.	Válcovna 3,5 kvatro	1x BF01UF
FIRESTA – Fišer, rekonstrukce, stavby a.s. Brno	Čerpadla pro zakládání staveb	11x AS 35, 1x BF 05UF
Gara Gaya - Azerbajdžán	ČOV Baku	2x BF32U
Hotel Čučoriedka Velká Rača	ČOV pro SKI areál	2x BF21AU
Hotel Labská Bouda Špindlerův mlýn	Čerpací stanice	2× BF-21UF, 2× BF-21APF
International Power Opatovice a.s.	Pomocné čerpadlo kalových vod	1x BF01 230V
IVAX Pharmaceuticals s.r.o. Opava	Čerpací stanice – průsakové vody	1x BF 21AU
IVECO a.s. Vysoké Mýto	Energetika - teplárna	1x BF21AU 230V, 1x AS-33A
JVS spol s r.o. Jeseník	Rekonstrukce ČOV Česká Ves	5× BF-21AUF 230V
Krnovské vodovody a kanalizace a.s.	ČOV	1x BF33P
Linde Gas a.s. Ostrava	Čerpání záchytných jímek	1x BF21APF
MADOS MT s.r.o. Kostelec nad Orlicí	Mosty a dopravní stavby	3x AL01, 3x BF01
Město Příbor	ČOV Příbor	3x BF05AU
Městys Suchdol nad Odrou	ČOV	1x BF 21AP
Moravská vodárenská a.s. Olomouc	Pomocné čerpadlo	1 x BF21AP 230V
Mubea, spol. s r.o. Žebrák	Odpadní vody	1x BF21AP 400V
Obec Czarny Gróň, Polsko	Čerpací jímka odpadních vod	1x BF21AUF
Obec Chuderov (Ústí nad Labem)	ČOV SBR 250 (300) EO	2x 32 GF21,5, 2x AL 32, 2x BF32U	Kompletní rekonstrukce
Obec Libeň	ČOV Libeň	1x BF05
Obec Pitesti, Rumunsko	Zařízení na odvodnění kalu	1x BF05AU
Obec Spomyšl	ČOV Spomyšl	1x BF05
Obec Struhařov	ČOV Struhařov	1x BF05
Obec Tisno, Chorvatsko	Čerpací jímka odpadních vod	1x BF21AU
Obec Žeranovice	ČOV Žeranovice 825 EO	2x BF21AP
Obecní úřad Bubovice, Karlštejn	ČOV Bubovice	2x BF05U 400V
Obchod a služby Břeclav	Čerpací stanice pro 54 bytů	1x BF33P
OKD, Koksovny a.s. Ostrava	dehtové a čpavkové vody, odpadní vody	20x SF všech velikostí, 4x BF01F, 1x AL01F
OKD, OKK a.s. Ostrava	Dehtové a čpavkové vody	10x SF všech velikostí, 1x BF01F
Opavia LU a.s. Opava	ČOV, podávací čerpadlo na flotaci	BF, AF35A2
ORRERO a.s. Litovel – Tři dvory	Sýrárna - parmazán	2x BF33P, 1x SS21A
P-D Refractories CZ a.s.	ČOV Těžba Březina u Moravské Třebové	1x SF 33, 2xBF 21P	Kompletní rekonstrukce
Pekařství Illík s.r.o. Bílovec Lhotka	ČOV	1xBF05U, 1xAL01 3x 32GF21,5
Petr Hobža Strážnice	Rostlinný olej ze smažení	3x BF21AP 230V
Rehabilitační ústav Hrabyně	ČOV Chuchelná	2x BF 21AP
Řeznictví a uzenářství M.Nosek Studenec	ČOV	6× BF-05U
Severočeské vodovody a kanalizace a.s. Teplice	ČOV Ústí nad Labem	BF
Slovácké vodárny a kanalizace a.s. Uherské Hradiště	ČOV Uherský Brod	1x BF 21AP
TANEX Vladislav a.s.	Odpadní vody	1x BF05AU
TENIS-CENTRUM, spol. s r.o., Český Krumlov.	ČS splaškové vody	1x BF05U
Tera Czech Industries s.r.o. Opava	Jímky	1x BF 21AU
Termona Praha a.s.	Elektrárna Mělník	1x BF33P
TKO Veterná Poruba Liptovský Mikuláš	Skládka – čerpání průsakových vod	2× BF-21U
Topol Water s.r.o. Čáslav	ČOV Vlkava 480 EO	2x BF21AP
U.S.Steel Košice	Čerpání odpadních vod	3× AS-33A, 3× BF-21UF 230V, 2× AS-32A, 2× AL-33, 2× AF-37U
Vodak Humpolec s.r.o.	ČOV	BF, 2x 32 GF 21,5
Vodárenská akciová společnost Žďár nad Sázavou	ČOV Velká Bíteš	2× AF-37U, 1× AF-22P, 2× AF-22U, 1× AF-55U, 1× AF-15AP, 3× BF-21UF	kompletní rekonstrukce ČOV
Vodárny a kanalizace K. Vary a.s., Stříbro	St. Sedlo nová malá ČOV	2x AF 04 U4 vč. Spouštěcího zařízení, 1 ks BF 05 U
Vodovody a kanalizace Břeclav a.s.	Plnění vozidel CAS	1x BF33P
Vodovody a kanalizace Kroměříž a.s.	ČOV	2x BF 21AUF
Vodovody a kanalizace Přerov	ČOV Dřevohostice, Tovačov, Troubky, Hečlov	BF, AF	Dřevohostice – nová ČOV
Vodovody a kanalizace Zlín, a.s	ČOV Březolupy 2000 EO	5x BF32P, 2x BF05AU
Vodovody a kanalizace Zlín, a.s	ČS a ČOV Salaš	4x BF21AU
Vojenské lesy a statky ČR s.p.	Lesní správa Mirošov	1x BF 32
Fotbalový stadion, TJ Spartak Valtýřov	Valtýřov	HCP1100E E32 A11	BF-05AUF 230V
Rodinný dům p. Zdeněk Křída	27741 Kly	HCP1100E E32 A11	BF-05F 230V
Vítězslav Štencel	Slavkov u Opavy	HCP1100E E32 A11	BF-05AUF 230

Označení	Plovák	Napětí	Výkon	Otáčky	ACAD	ACAD + SZ	ACAD 3D	ACAD 3D + SZ	Náhradní díly

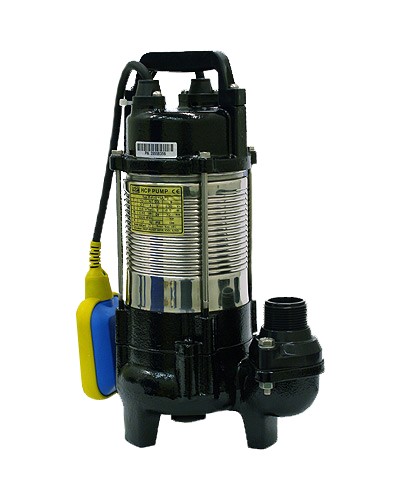

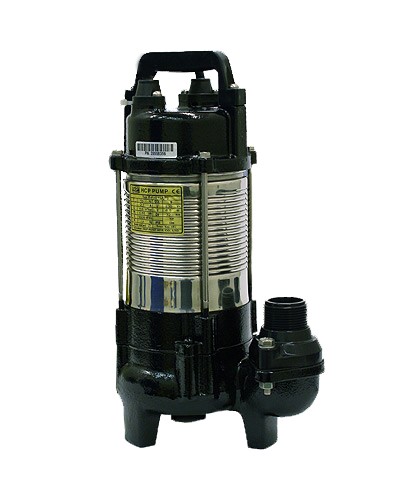

BF-01UN		230 V	0.5 kW	2780 min.					230 V
BF-01UNF	Ano	230 V	0.5 kW	2780 min.					230 V

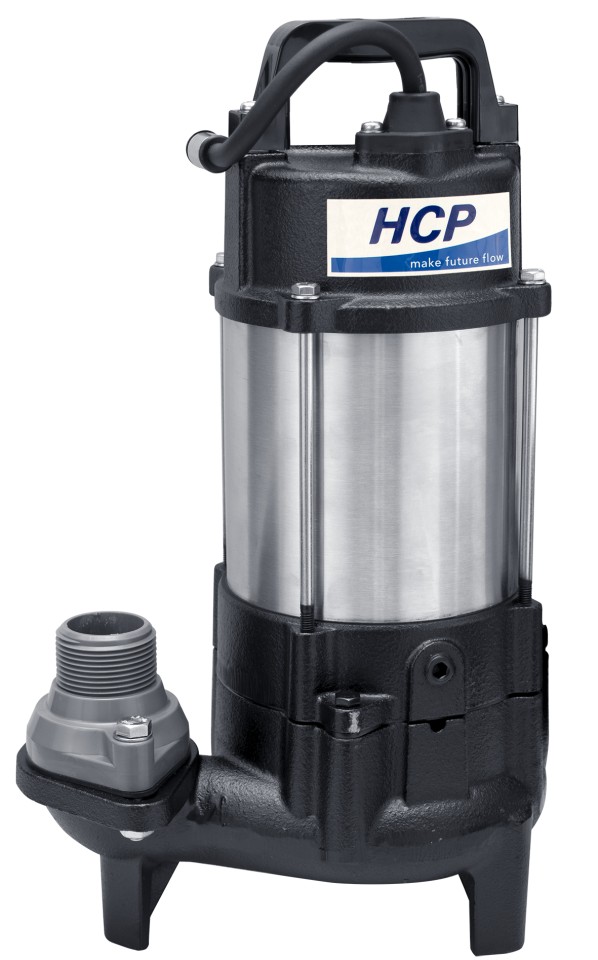

BF-04UN		230 V	0.4 kW	2780 min.	Č	Č + SZ		T2-50	230 V

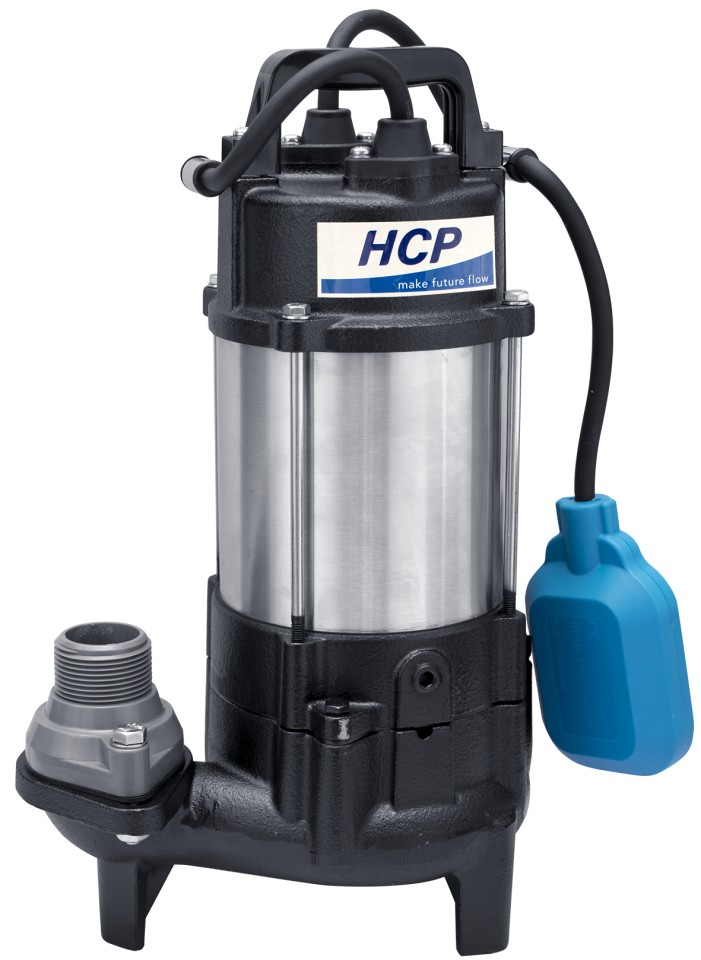

BF-04UNF	Ano	230 V	0.4 kW	2780 min.	Č	Č + SZ		T2-50	230 V

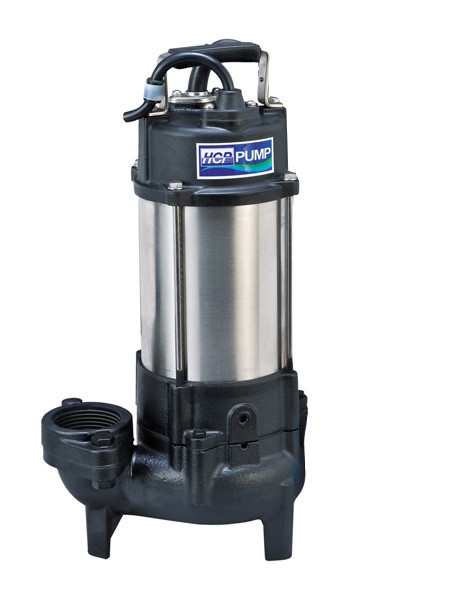

BF-05UN		230 V 400 V	0.4 kW	2780 min.	Č	Č + SZ	Č	T2-50	230 V 400 V

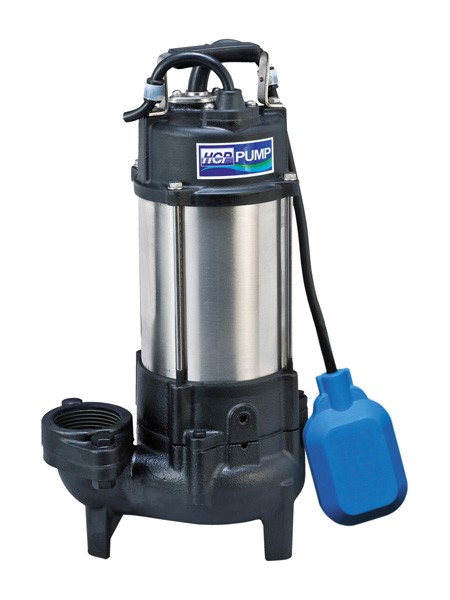

BF-05UNF	Ano	230 V 400 V	0.4 kW	2780 min.	Č	Č + SZ	Č	T2-50	230 V 400 V
BF-21UN		230 V 400 V	0.75 kW	2800 min.	Č	Č + SZ	Č	T2-50	230 V 400 V

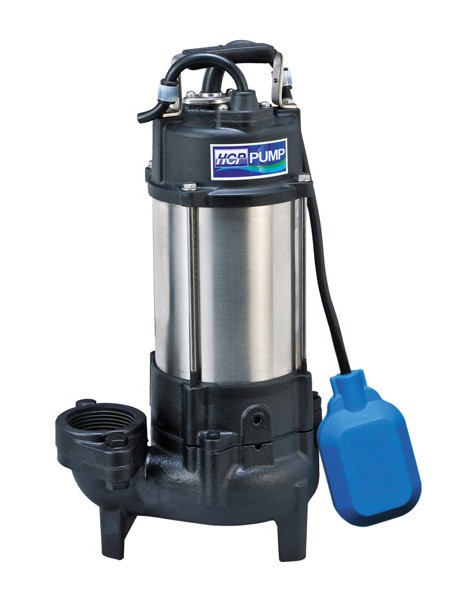

BF-21UNF	Ano	230 V 400 V	0.75 kW	2800 min.	Č	Č + SZ	Č	T2-50	230 V 400 V
BF-22UN		400 V	1.5 kW	2820 min.	Č	Č + SZ	Č	T50E	400 V

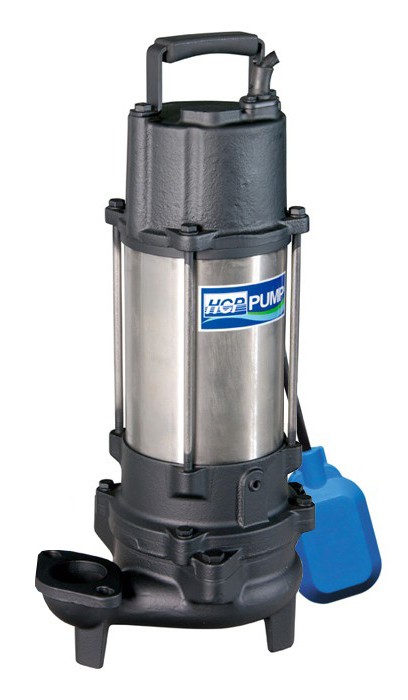

BF-22UNF	Ano	400 V	1.5 kW	2820 min.	Č	Č + SZ	Č	T50E	400 V(F)

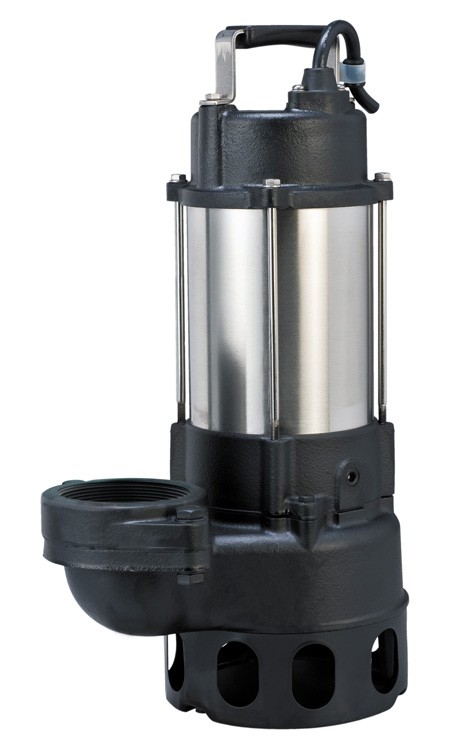

BF-31UN		230 V 400 V	0.75 kW	2850 min.	Č				230 V 400 V
BF-31UNF	Ano	230 V 400 V	0.75 kW	2850 min.	Č				230 V 400 V
BF-32AUN		400 V	1.5 kW	2820 min.	Č	Č + SZ	Č	T2-80	400 V
BF-32AUNF	Ano	400 V	1.5 kW	2820 min.	Č	Č + SZ	Č	T2-80	400 V
BF-33AUN		400 V	2.2 kW	2840 min.	Č	Č + SZ	Č	T2-80	400 V
BF-33AUNF	Ano	400 V	2.2 kW	2840 min.	Č	Č + SZ	Č	T2-80	400 V
BF-35UN		400 V	3.7 kW	2830 min.	Č	Č + SZ	Č	T-80DH	400 V
BF-21PN		230 V 400 V	0.75 kW	2800 min.	Č	Č + SZ	Č	T2-50	230 V 400 V
BF-21PNF	Ano	230 V 400 V	0.75 kW	2800 min.	Č	Č + SZ	Č	T2-50	230 V 400 V
BF-32APN		400 V	1.5 kW	2820 min.	Č	Č + SZ	Č	T2-80	400 V
BF-32APNF	Ano	400 V	1.5 kW	2820 min.	Č	Č + SZ	Č	T2-80	400 V
BF-33APN		400 V	2.2 kW	2840 min.	Č	Č + SZ	Č	T2-80	400 V
BF-33APNF	Ano	400 V	2.2 kW	2840 min.	Č	Č + SZ	Č	T2-80	400 V
BF-35PN		400 V	3.7 kW	2830 min.	Č	Č + SZ	Č	T-80DH	400 V

Rodinné domy

Komerční a obytné domy

Vodohospodářství

Průmysl

Ostatní

Kalová čerpadla

Drenážní čerpadla

Horizontální čerpadla

Vertikální čerpadla

Samonasávací kalová čerpadla

Ponorná čerpadla do vrtů

Čerpadla se sáním na minimální hladinu

Hobby Ponorná čerpadla

BF - Kalová ponorná čerpadla - lehká řada

Popis a Konstrukce

Kalová čerpadla a jejich použití

Dopravní výška H [m]

Množství Q [m³/hod]

Plovák

Graf vybraných čerpadel

Produkty

Užitečné informace

Rodinné domy

Komerční a obytné domy

Vodohospodářství

Průmysl

Ostatní

Kalová čerpadla

Drenážní čerpadla

Horizontální čerpadla

Vertikální čerpadla

Samonasávací kalová čerpadla

Ponorná čerpadla do vrtů

Čerpadla se sáním na minimální hladinu

Hobby Ponorná čerpadla

BF - Kalová ponorná čerpadla - lehká řada

Popis a Konstrukce

Kalová čerpadla a jejich použití

Dopravní výška H [m]

Množství Q [m3/hod]

Plovák

Graf vybraných čerpadel

Množství Q [m³/hod]
